采光板最近经常有人咨询彩钢复合板现场复合的问题，今天与大家一起分享一篇来自河南千万间提供的安装详图，希望对大家有所帮助

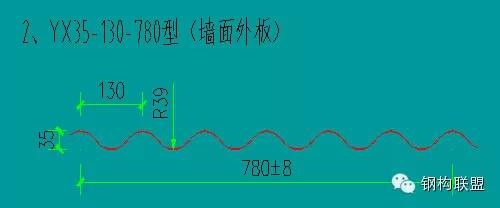

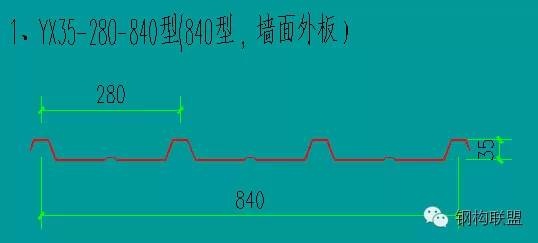

墙面板板型图

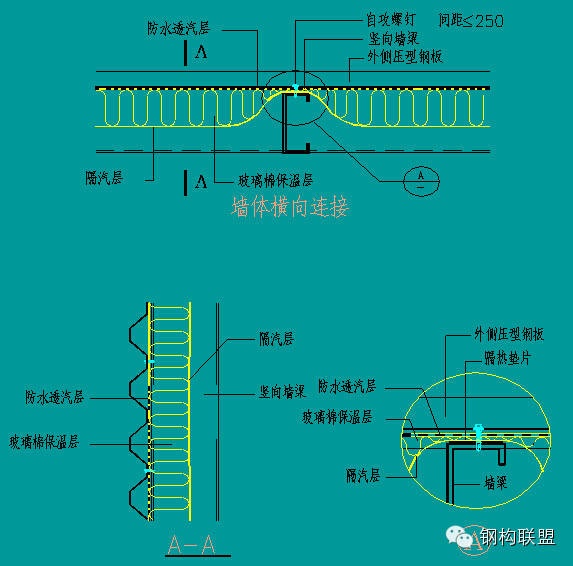

复合保温墙体(竖向排板)构造三维图

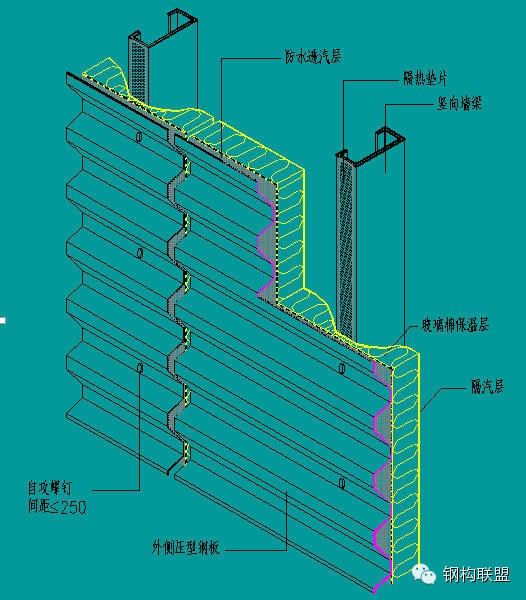

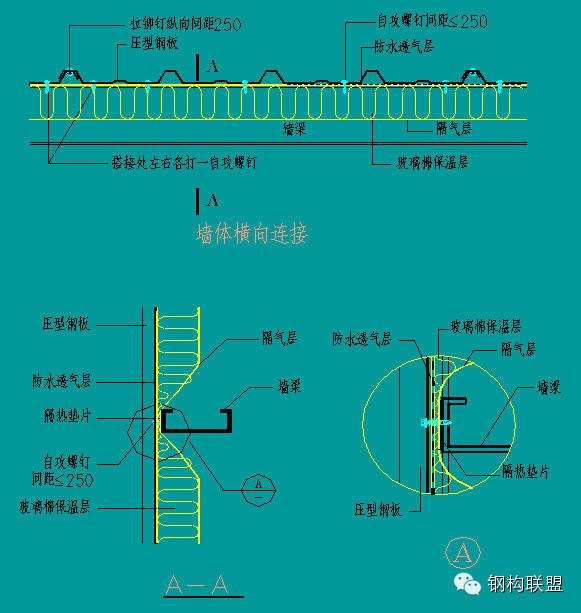

复合保温墙体(横向排板)构造三维图

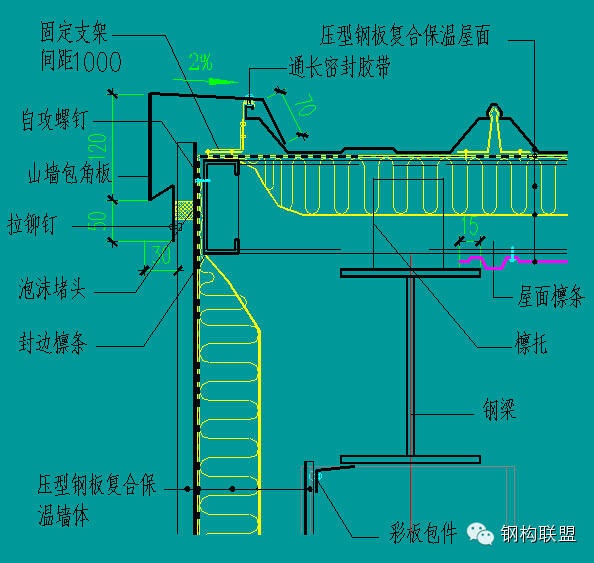

山墙节点

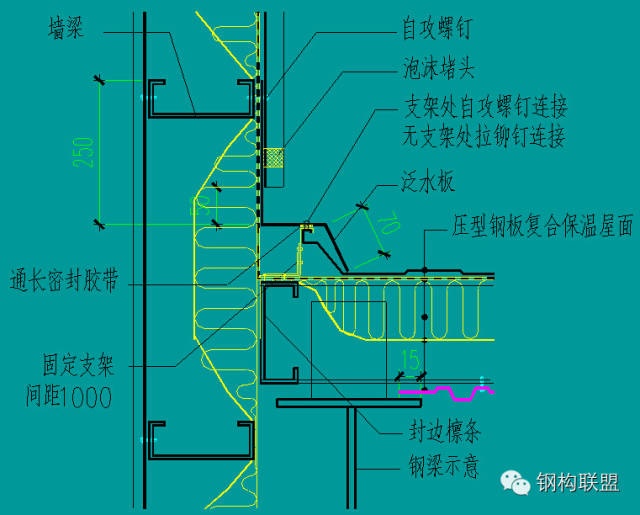

高低跨泛水

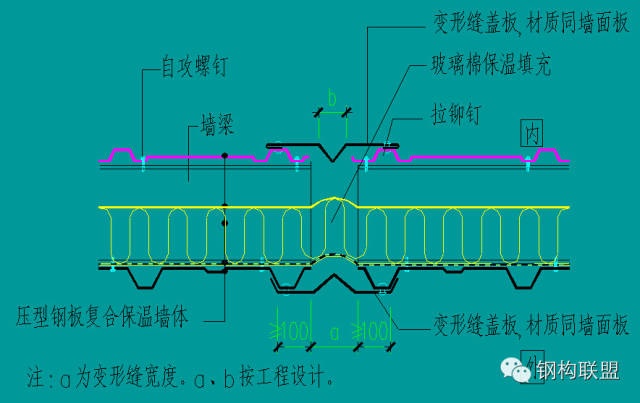

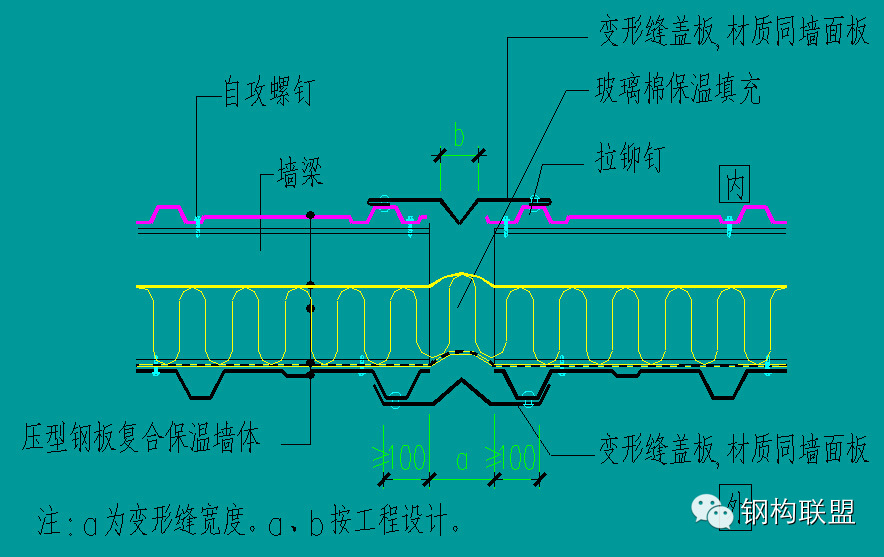

墙面变形缝

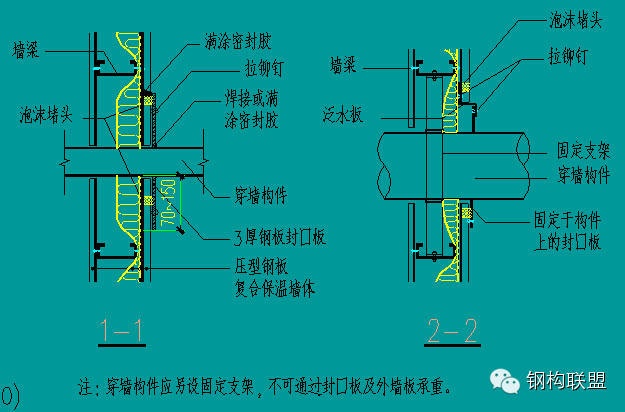

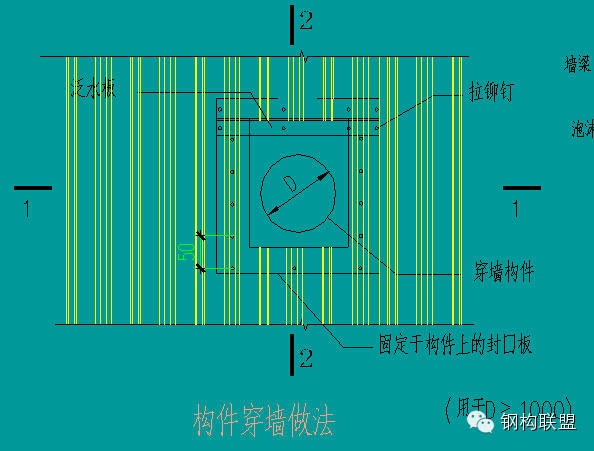

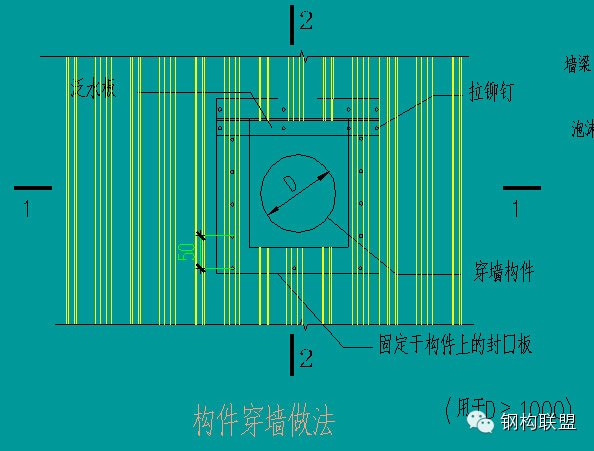

构件穿墙做法

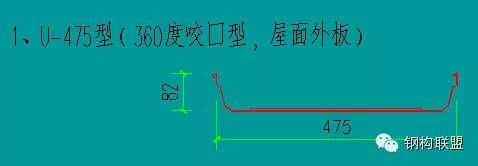

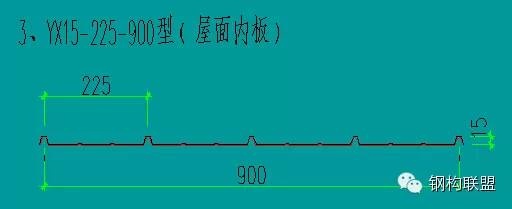

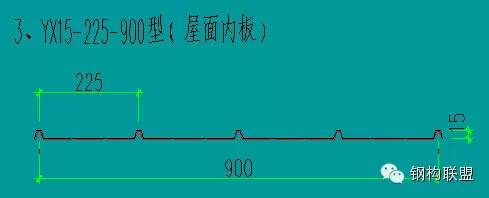

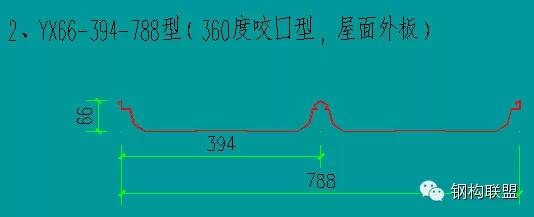

屋面板板型图

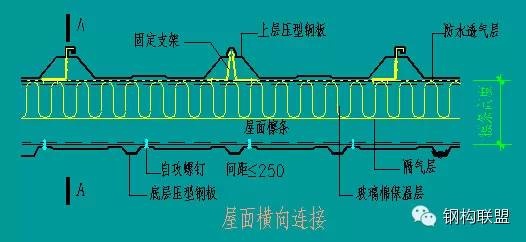

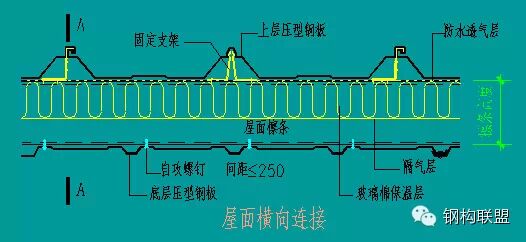

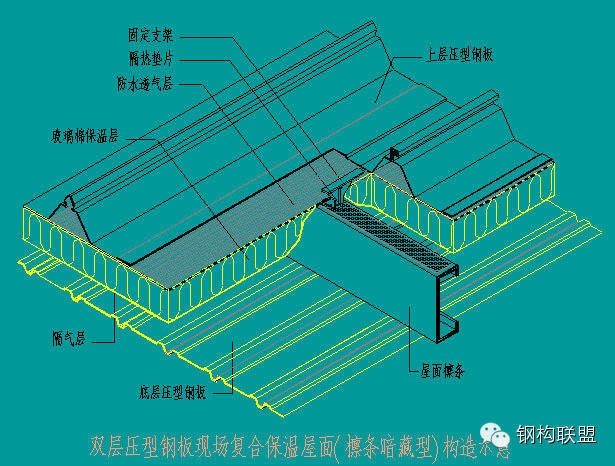

现场复合保温屋面构造

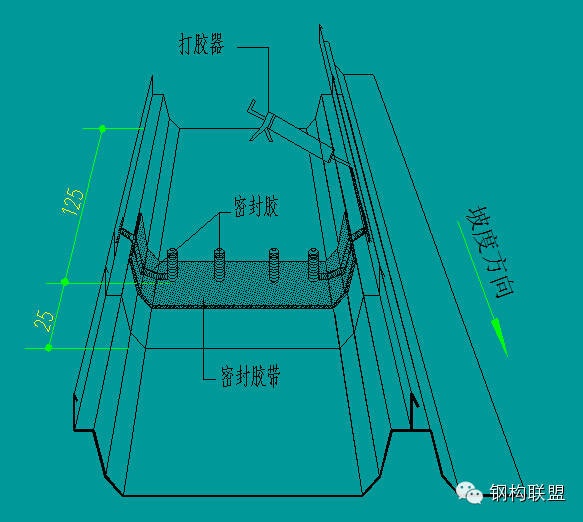

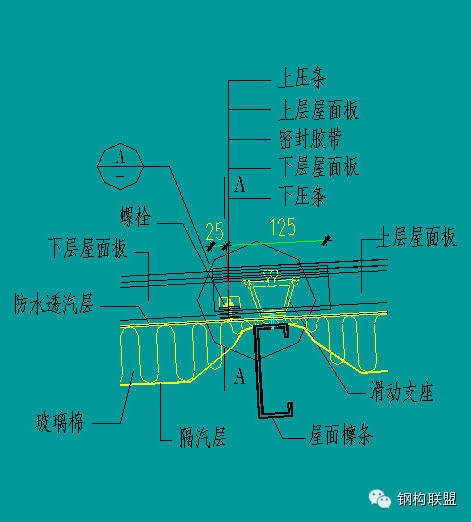

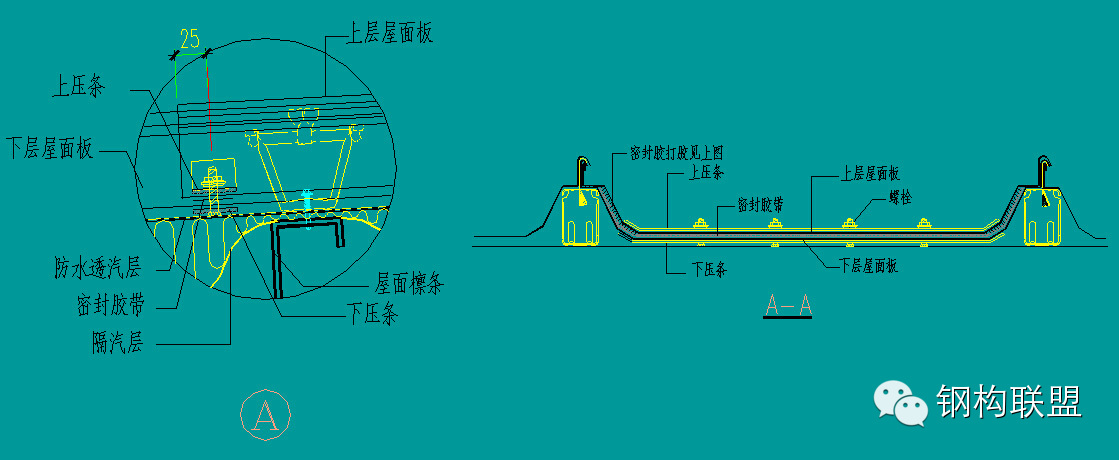

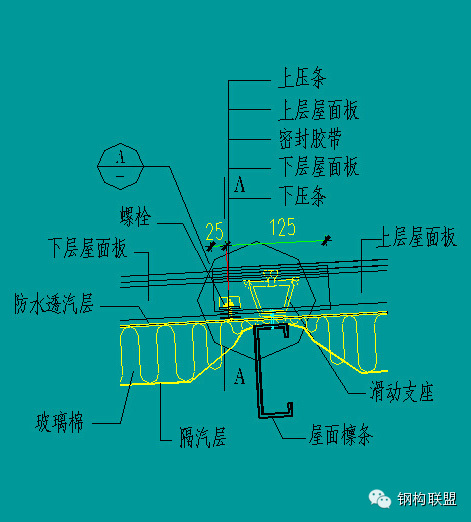

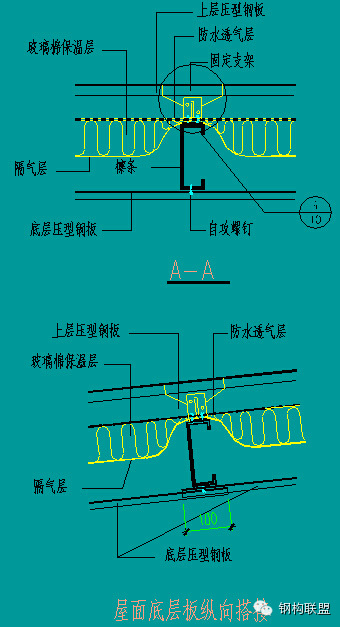

屋面板纵向搭接一

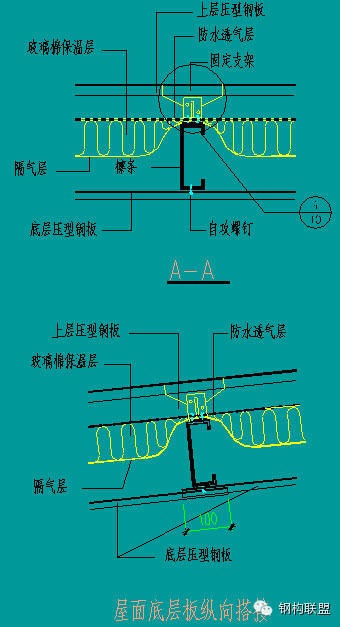

屋面板纵向搭接二

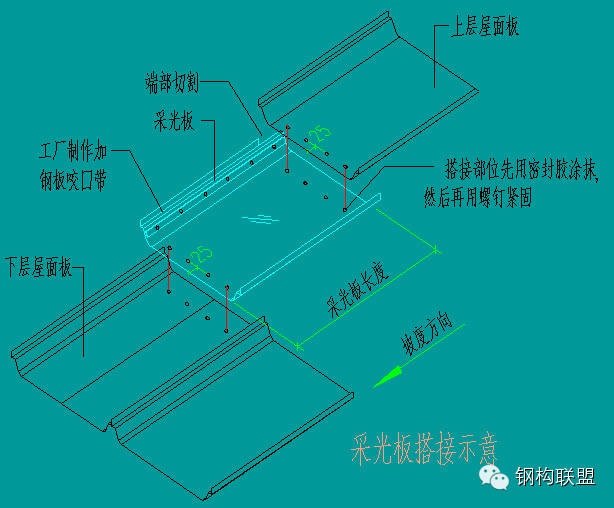

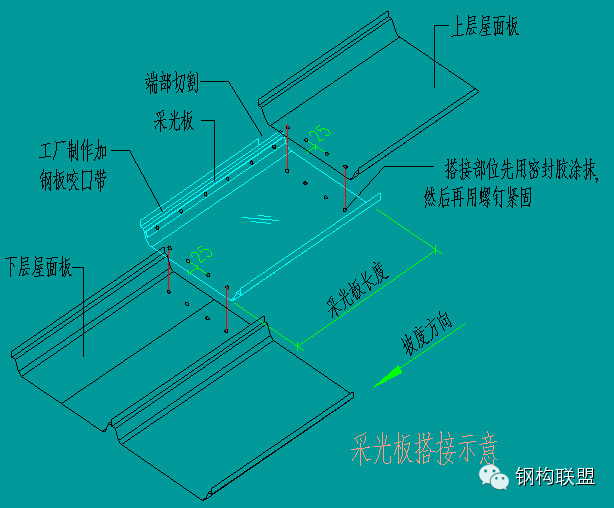

采光板搭接一

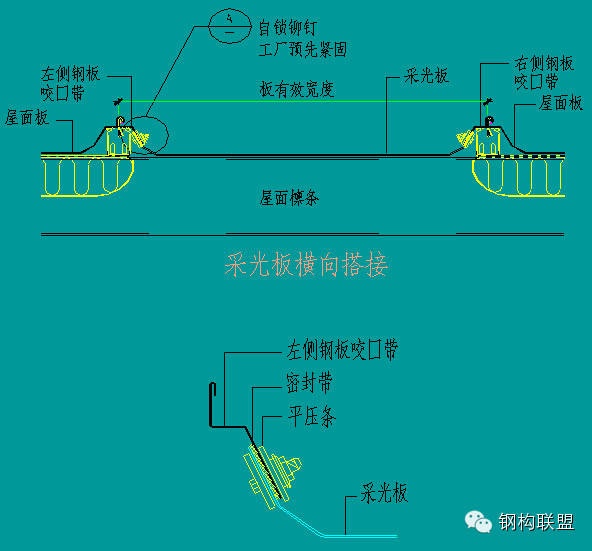

采光板搭接二

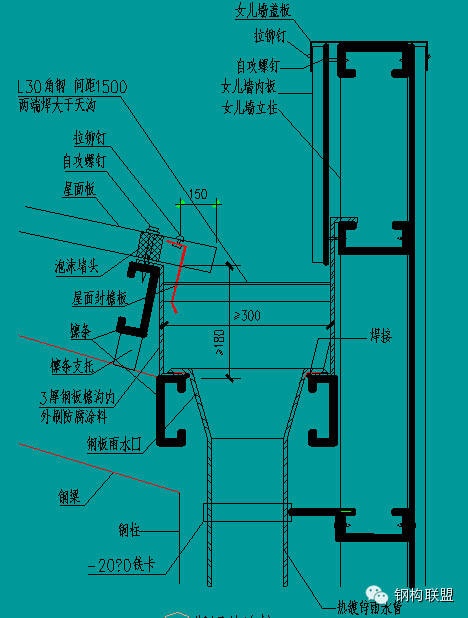

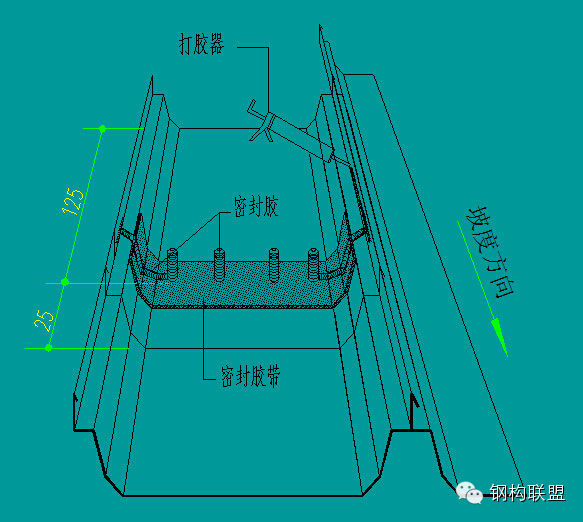

内天沟做法
